ТОЛК-10 трансформатор тока



Напишите нам

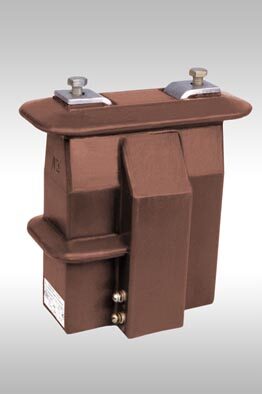

Опорные трансформаторы тока ТОЛК-10, ТОЛК-10-I и ТОЛК-10-2

ОТГРУЗКА ПРОДУКЦИИ ТРАНСФОРМАТОР ТОКА ТОЛК 10 В ЛЮБОЙ РЕГИОН РОССИИ, ДОСТАВКА ДО ТРАНСПОРТНОЙ КОМПАНИИ БЕСПЛАТНО.



Заказать продукцию трансформаторы ТОЛК-10 узнать о наличии, сроках поставке, доставки продукции Вы можете позвонив по телефонам или написать заявку по электронной почте:

моб. 8(916) 579-74-12,

т.ф.(499)948-03-51,

тел. (495) 258-89-73, (495) 545-70-88,
ICQ: 670-573-129, E-mail:
krashi-lyz@yandex.ru







Трансформаторы тока ТОЛ 10, ТПЛ 10, ТПОЛ10, ТЛШ-10, ТШЛ 10, ТШЛП 10, ТЛ10, ТПЛК-10, ТОЛК-6, ТОЛК-10, ТОП-0,66, ТШП-0,66, ТШЛ-0,66, ТНШЛ-0,66, ТНШ-0,66, ТШЛ-20, ТОЛ 20, ТПЛ 20, ТПЛ 35.

Назначение трансформатора ТОЛК 10

Трансформаторы ТОЛК-10 50/5, ТОЛК-10 80/5, ТОЛК 10 100/5 ТОЛК-10 150/5, ТОЛК-10 200/5, ТОЛК 10 300/5, ТОЛК-10 400/5, ТОЛК-10 600/5 предназначены для встраивания в высоковольтные взрывобезопасные КРУ в сетях переменного тока частоты 50 или 60 Гц напряжением 10 кВ угольных и сланцевых шахт, опасных по газу и пыли, служат для измерения тока, питания устройств релейной защиты, а также для осуществления проверки работоспособности устройств максимальной токовой защиты при отсутствии нагрузки в первичной цепи.

Трансформаторы ТОЛК-10 изготавливаются в исполнении "О" категории размещения 5.1 по ГОСТ 15150 и предназначены для работы в следующих условиях:

- высота работы трансформатора толк-10 над уровнем моря не более 1000 м;
- температура окружающей среды при эксплуатации - от минус 10°C до плюс 45°C,
- окружающая среда в КРУ - атмосфера подземных выработок угольных и сланцевых шахт, запыленность - согласно "Правилам безопасности в угольных и сланцевых шахтах". Коррозийная активность атмосферы - по группе эксплуатации 7 ГОСТ 15150;
- рабочее положение - любое.

Технические данные ТОЛК-10

Наименование параметра

Норма


ТОЛК-10

ТОЛК-10-2

Номинальное напряжение трансформатора тока толк-10, кВ 10, 11*
Наибольшее рабочее напряжение трансформатора тока толк-10, кВ 12
Номинальная частота переменного тока трансформатора тока толк-10, Гц 50 или 60*
Номинальный вторичный ток трансформатора тока толк-10, А 5
Номинальный первичный ток трансформатора тока толк-10, А 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600
Класс точности вторичной обмотки трансформатора тока толк-10 1; 5Р; 10Р

0,2S; 0,2; 0,5S; 0,5

Номинальная вторичная нагрузка, В·А 3; 5; 10; 15; 20; (30)

3; 5; (10); 15; 20; 30

Номинальная предельная кратность вторичной обмотки для защиты
при номинальной нагрузке 15 ВА
при номинальной нагрузке 30 ВА


8
5,5



-
-

Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности, не более:**
0,2S; 0,2; 0,5S
0,5


-
-



10
16

Номинальное напряжение питания дополнительной обмотки, В 100±20

-

Односекундный ток термической стойкости, кА,
при номинальном первичном токе, А:
10-15
20
30
40
50
75
80
100
150
200
300
400-600


1,28
1,92
3,2
3,84
5,76
8,32
8,96
12,8
15,36
22,4
35,2
38,4

Ток электродинамической стойкости, кА,
при номинальном первичном токе, А:
10-15
20
30
40
50
75
80
100
150
200
300
400-600



3,2
4,8
8,1
9,7
14,7
21,2
22,8
32,6
39
57
89
98

Одноминутное испытательное напряжение промышленной частоты, кВ

32

42

Масса, кг

12+/-1



Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТОЛК-10

Номинальная вторичная нагрузка, В∙А

3

5

10

15

20

30

40

50

60

75

100

Коэффициент трансформации

Номинальная предельная кратность

10/5; 15/5; 20/5; 30/5; 40/5; 50/5; 75/5; 100/5; 150/5; 200/5; 300/5; 600/5

23,3

18,5

12,6

9,5

7,6

5,5

4,2

3,5

2,9

2,4

1,8

80/5; 400/5

25,3

20,7

14,8

11,5

9,4

6,7

5,4

4,5

3,8

3,1

2,4



Общий вид трансформатора (чертеж)



Опорные трансформаторы тока ТОЛК-10 изготавливаются со следующим первичным и вторичным током А :



ТОЛК-10 10/5; ТОЛК-10 15/5; ТОЛК-10 20/5; ТОЛК-10 30/5; ТОЛК-10 40/5; ТОЛК-10 50/5; ТОЛК-10 75/5; ТОЛК-10 80/5; ТОЛК-10 100/5; ТОЛК-10 150/5; ТОЛК-10 200/5; ТОЛК-10 300/5; ТОЛК-10 400/5; ТОЛК-10 600/5





Класс точности вторичной обмотки для трансформаторов ТОЛК-10: 1; 5Р; 10Р

Класс точности вторичной обмотки для трансформаторов ТОЛК-10-2: 0,2S; 0,2; 0,5S; 0,5

Работа с региональными заказчиками по продукции ТОЛК-10, доставка до транспортной компании бесплатно. Вы оплачиваете выставленный счет, письмом указываете, до какого города и терминала отправить Вам продукцию трансформаторы  ТОЛК-10, нужна ли дополнительная упаковка. Основная  отгрузка продукции трансформаторов ТОЛК-10,  производится транспортной компанией «деловые линии», если заинтересованы что бы отгрузка была совершена другой транспортной компанией , указываете это в письме и мы с вами согласуем условия отгрузки в ваш город.

На условиях самовывоза продукции ТОЛК-10,  с нашего склада, обязательно не забудьте доверенность или печать. Отгрузка трансформаторов производится с понедельника по пятницу включительно с 10.00-16.00. московское время.

Если вы заинтересованы что бы  трансформаторы толк-10 были доставлены за наш счет до терминала вашего города или адресата, укажите это в предварительной заявке и менеджер выставит счет  и включит в стоимость продукции доставку трансформаторов.

При отгрузки трансформатора транспортной компанией необходимо указать нужна ли дополнительная упаковка.

Цена на трансформаторы ТОЛК-10, ТОЛК-10-I и ТОЛК-10-2 зависит от коэффициента трансформации, класса точности и исполнения, пришлите заявку в тех отдел и мы просчитаем стоимость трансформатора.
