ТЛО 10 0.5, ТЛО-10 0.5S, ТЛО10 0.2, ТЛО10М1АС 0.2S Трансформаторы тока.
Трансформатор тока изготавливаются со следующим коэффициентом трансформации ТЛО 10 5/5, ТЛО-10 10/5, ТЛО10 20/5, ТЛО10 30/5, ТЛО 10 40/5, ТЛО-10 50/5, ТЛО 10 75/5, ТЛО10 100/5, ТЛО 10 150/5, ТЛО-10 200/5, ТЛО 10 300/5, ТЛО-10 400/5, ТЛО10 600/5, ТЛО-10 и классом точности , 0,2, 0,2S, 0,5 и 0,5S
ОТГРУЗКА ПРОДУКЦИИ ТРАНСФОРМАТОРЫ ТОКА ТЛО 10 0.5, ТЛО-10 0.5S, ТЛО 0.2, ТЛО 0.2S Трансформаторы тока. В ЛЮБОЙ РЕГИОН РОССИИ, ДОСТАВКА ДО ТРАНСПОРТНОЙ КОМПАНИИ БЕСПЛАТНО.
Трансформаторы тока ТЛО 5/5, ТЛО-10 10/5, ТЛО-10 20/5, ТЛО-10 30/5, ТЛО 40/5, ТЛО-10 50/5, ТЛО10 75/5, ТЛО-10 100/5, ТЛО-10 150/5, ТЛО-10 200/5. ТЛО10 300/5, ТЛО-10 400/5, ТЛО10 600/5. ТЛО-10 800/5, ТЛО-10 1000/5, ТЛО-10 1500/5 ,предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в комплектных распределительных устройствах переменного тока на класс напряжения до 35 кВ.
Измерительные трансформаторы тока литые опорные типа ТЛО-10 изготавливаются с количеством вторичных обмоток от одной до пяти.Для уменьшения межфазного расстояния трансформаторы тока типа ТЛО-10 изготавливаются с изолирующими перегородками.Трансформаторы тока типа ТЛО-10 изготавливаются в восьми габаритах,обозначаемых от М1 до М8.Трансформаторы тока типа ТЛО-10 возможно изготовить в следующих исполнениях:
- A-выводы вторичных обмоток с торца трансформатора
- B-выводы вторичных обмоток снизу трансформатора
- C-наличие крышки пломбирования
- D-с гибкими выводами вторичных обмоток
- E-с переключением по вторичной обмотке
- F-с переключением по первичной обмотке
Трансформаторы тока ТЛО-10 обеспечивают передачу сигнала измерительной информации защитным устройствам, производят изоляцию цепей вторичных соединений от высокого напряжения.
Устройства ТЛО-10 обеспечивают высокий уровень изоляции между первичной и вторичной обмоткой, благодаря технологии, предусматривающей использование специального компаунда. Трансформаторы ТЛО-10 с двумя вторичными обмотками, имеют заземляющий контакт, который объединяет элементы крепления трансформатора в контур и это обеспечивает заземление вторичных выводов прибора на его корпусе. Товар сертифицирован и соответствует ГОСТ.
Трансформаторы тока ТЛО-10 имеют ряд преимуществ:
1.Важным достоинством трансформаторов ТЛО-10 является возможность изготовления этих изделий с 3-мя обмотками в габаритах 2-х обмоточного трансформатора.
2.Трансформаторы ТЛО-10 могут изготавливаться с различными коэффициентами трансформации на измерительных и защитных обмотках, в соотношении 1:2, что очень важно при замене существующих трансформаторов, включенных в схемы дифференциальной защиты силовых трансформаторов и увеличения точности измерений при небольших нагрузках.
Трансформаторы ТЛО-10 также могут быть изготовлены с тремя вторичными обмотками. Потребитель, выбирая малый номинал измерительной обмотки , выигрывает с точки зрения учета при малых нагрузках и не проигрывает при увеличении пиковой нагрузки.
3.Трансформаторы ТЛО-10 изготавливаются с различной величиной вторичной нагрузки, что позволяет обеспечить требование ГОСТ-7746 раздел 6,4.
4.Трансформаторы ТЛО-10 имеют прозрачную защитную пластмассовую крышку, предназначенную для закрытия и пломбирования выводов измерительной обмотки.
5. Возможность изготовления трансформаторов ТЛО-10 с различными отводами во вторичной цепи. Это очень важно для объектов, где в дальнейшем предусмотрено измерение мощностей.
6. Установочные и присоединительные размеры трансформаторов ТЛО-10 сохранены под общепринятые в России стандарты. При этом уменьшена, по сравнению с российскими аналогами, ширина и масса, что дает определенные преимущества при их установке в ячейки КРУ, КСО, не только старых типов, но и в новые КРУ, КСО уменьшенных габаритов и т.д.
7. Одним из определяющих параметров является уровень частичных разрядов (ЧР) изоляции первичной обмотки. Трансформаторы тока ТЛО-10 имеют уровень ЧР не более 5 пКл при напряжении 7,62 кВ, а испытательное напряжение составляет 42 кВ, как для фарфоровой изоляции. При этом на заводе проверяются на ЧР все трансформаторы ТЛО-10 .
8. Трансформаторы тока ТЛО-10 имеют исполнения с односекундным током термической стойкости 40кА, начиная с первичного тока 100А и 5кА начиная с первичного тока 20А при сохранении габаритных размеров.
9. В трансформаторах ТЛО-10 применяются экранированные провода во вторичных цепях, для исключения мешающего влияния силовых магнитных полей мощных присоединений. На панели вторичных выводов трансформатора ТЛО-10 с двумя вторичными обмотками предусмотрен вывод заземления, к которому может крепиться «экран».
10. Для повышения точности учета электрической энергии, трансформаторы тока ТЛО-10 изготавливаются в различном сочетании класса точности и номинальной вторичной нагрузки. Это особенно актуально при использовании электронных счетчиков, имеющих значительно меньшую индуктивность и сопротивление токовой обмотки, что повышает точность измерений.
11. Трансформаторы тока ТЛО-10, с тремя вторичными обмотками могут быть использованы в системах АИИС КУЭ без конструктивных изменений ранее установленных ячеек КРУ 6-10кв.
Работа с региональными заказчиками по продукции ТЛО-10, доставка до транспортной компании бесплатно. Вы оплачиваете выставленный счет, письмом указываете, до какого города и терминала отправить Вам продукцию трансформаторы ТЛО-10 нужна ли дополнительная упаковка. Основная отгрузка продукции трансформаторов ТЛО-10, производится транспортной компанией «деловые линии», если заинтересованы что бы отгрузка была совершена другой транспортной компанией , указываете это в письме и мы с вами согласуем условия отгрузки в ваш город.
На условиях самовывоза продукции ТЛО-10, с нашего склада, обязательно не забудьте доверенность или печать. Отгрузка трансформаторов производится с понедельника по пятницу включительно с 10.00-16.00. московское время.
Если вы заинтересованы что бы трансформаторы тло10 были доставлены за наш счет до терминала вашего города или адресата, укажите это в предварительной заявке и менеджер выставит счет и включит в стоимость продукции доставку трансформаторов.
При отгрузки трансформатора ТЛО-10 транспортной компанией необходимо указать нужна ли дополнительная упаковка.
ТЛП10

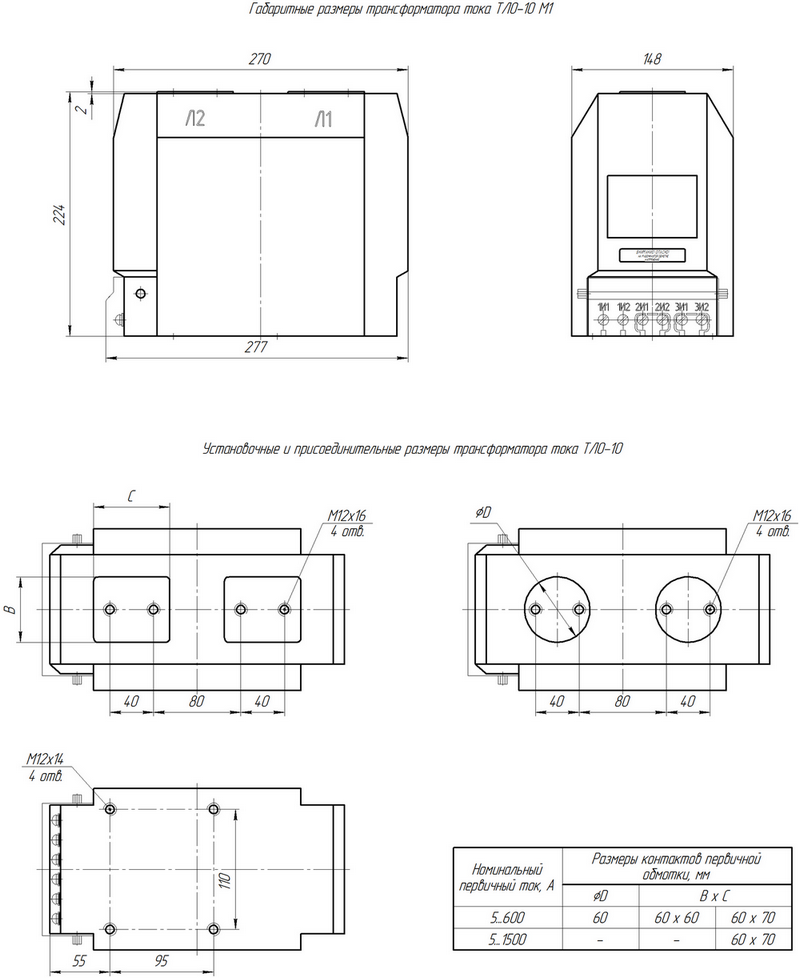

Трансформаторы тока ТЛО-10 М1.
- 5 - 1600 А
- до 4 обмоток
- Вес 21 кг
- Габарит 270х148х224
| Наименование | Значение |
|---|---|
| Номинальное напряжение тло-10м1, кВ | 10 |
| Наибольшее рабочее напряжение трансформатора тло10м1, кВ | 12 |
| Номинальный первичный ток трансформатора тока тло-10м1, А | 5; 7,5; 10; 11; 12; 13; 14; 16; 15; 18; 20; 22; 25; 27,5; 30; 32,5; 35; 37,5; 40; 50; 55; 60; 65; 70; 75; 80; 90; 100; 150; 200; 250; 300; 350; 400; 500; 550; 600; 650; 700; 750; 800; 900; 1000; 1050; 1100; 1150; 1200; 1250; 1300; 1400; 1500; 1550; 1600 |
| Номинальный вторичный ток трансформатора тло10м1, А | 1; 5 |
| Номинальная частота, Гц | 50; 60 |
| Число вторичных обмоток | до 4 |
| Номинальные вторичные нагрузки cosϕ=0,8 | |
| обмотки для измерения, В·А | от 1 до 50 |
| обмотки для защиты, В·А | от 1 до 50 |
| Номинальный класс точности, согласно ГОСТ 7746 | |
| обмотки для измерений | 0,2S; 0,2; 0,5S; 0,5; 1; 3 |
| обмотки для защиты | 5Р или 10Р |
| Номинальная предельная кратность Кном вторичной обмотки для защиты | от 2 до 30 |
| Номинальный коэффициент безопасности приборов КБном обмотки для измерений | от 3 до 30 |
| Ток односекундной термической стойкости, кА, при номинальном первичном токе | |
| 5-20 А | 2,5; 5 |
| 30-50 А | 5; 10; 20 |
| 75-100 А | 10; 20; 31,5; 40 |
| 150 А | 15; 20; 31,5; 40 |
| 200 А | 20; 31,5; 40-60 |
| 300 А | 31,5; 40-100 |
| 400-1600 А | 40-100 |
| Ток электродинамической стойкости, кА, при номинальном первичном токе | |
| 5-20 А | 6,25; 12,8 |
| 30-50 А | 12,8; 26; 52 |
| 75-100 А | 26; 52; 81; 100 |
| 150 А | 39; 52; 81; 100 |
| 200 А | 52; 81; 100-150 |
| 300 А | 81; 100-250 |
| 400-1600 А | 100-250 |
| Масса, кг, не более | 21 |
| Габаритные размеры, (ДхШхВ) | 270х148х224 |

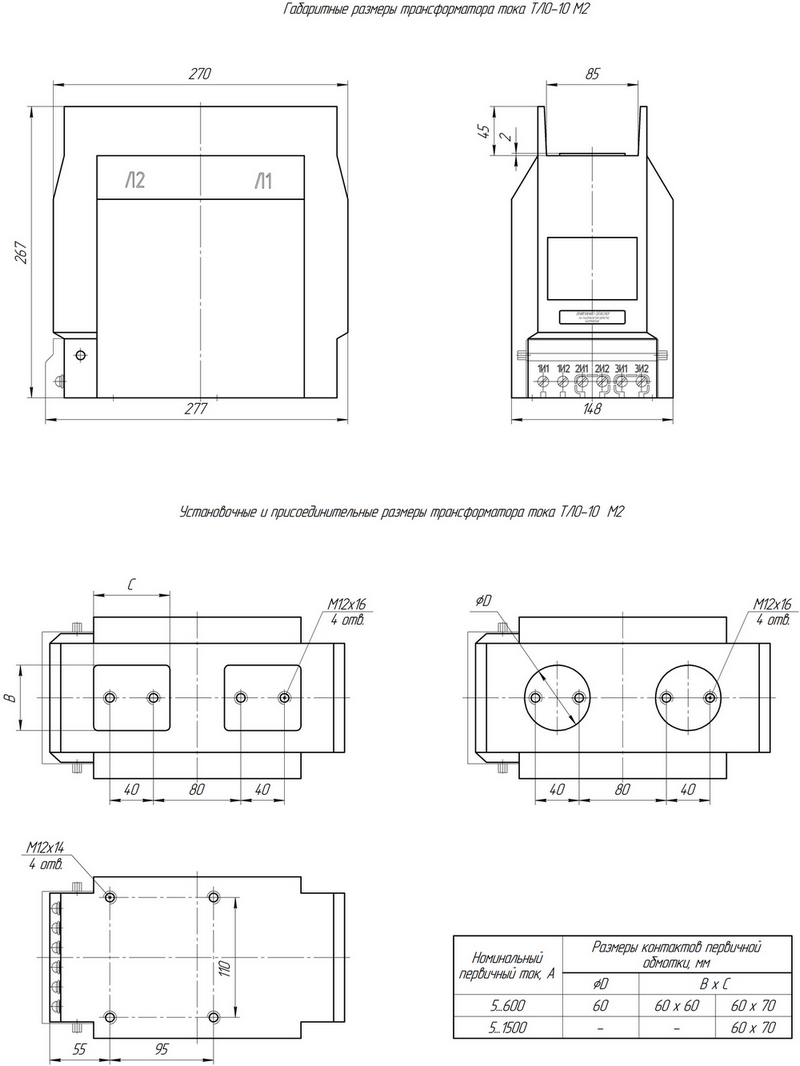

Трансформаторы тока ТЛО-10 М2.
- 5 - 1600 А
- до 4 обмоток
- Вес 21 кг
- Габарит 270х148х267
| Наименование | Значение |
|---|---|
| Номинальное напряжение тло-10м2, кВ | 10 |
| Наибольшее рабочее напряжение тло10м2, кВ | 12 |
| Номинальный первичный ток трансформатора тока тло 10м2, А | 5; 7,5; 10; 11; 12; 13; 14; 16; 15; 18; 20; 22; 25; 27,5; 30; 32,5; 35; 37,5; 40; 50; 55; 60; 65; 70; 75; 80; 90; 100; 150; 200; 250; 300; 350; 400; 500; 550; 600; 650; 700; 750; 800; 900; 1000; 1050; 1100; 1150; 1200; 1250; 1300; 1400; 1500; 1550; 1600 |
| Номинальный вторичный ток тло 10 м2, А | 1; 5 |
| Номинальная частота тло-10м2, Гц | 50; 60 |
| Число вторичных обмоток | до 4 |
| Номинальные вторичные нагрузки cosϕ=0,8 | |
| обмотки для измерения, В·А | от 1 до 50 |
| обмотки для защиты, В·А | от 1 до 50 |
| Номинальный класс точности, согласно ГОСТ 7746 | |
| обмотки для измерений | 0,2S; 0,2; 0,5S; 0,5; 1; 3 |
| обмотки для защиты | 5Р или 10Р |
| Номинальная предельная кратность Кном вторичной обмотки для защиты | от 2 до 30 |
| Номинальный коэффициент безопасности приборов КБном обмотки для измерений | от 3 до 30 |
| Ток односекундной термической стойкости, кА, при номинальном первичном токе | |
| 5-20 А | 2,5; 5 |
| 30-50 А | 5; 10; 20 |
| 75-100 А | 10; 20; 31,5; 40 |
| 150 А | 15; 20; 31,5; 40 |
| 200 А | 20; 31,5; 40-60 |
| 300 А | 31,5; 40-100 |
| 400-1600 А | 40-100 |
| Ток электродинамической стойкости, кА, при номинальном первичном токе | |
| 5-20 А | 6,25; 12,8 |
| 30-50 А | 12,8; 26; 52 |
| 75-100 А | 26; 52; 81; 100 |
| 150 А | 39; 52; 81; 100 |
| 200 А | 52; 81; 100-150 |
| 300 А | 81; 100-250 |
| 400-1600 А | 100-250 |
| Масса, кг, не более | 21 |
| Габаритные размеры, (ДхШхВ) | 270х148х267 |

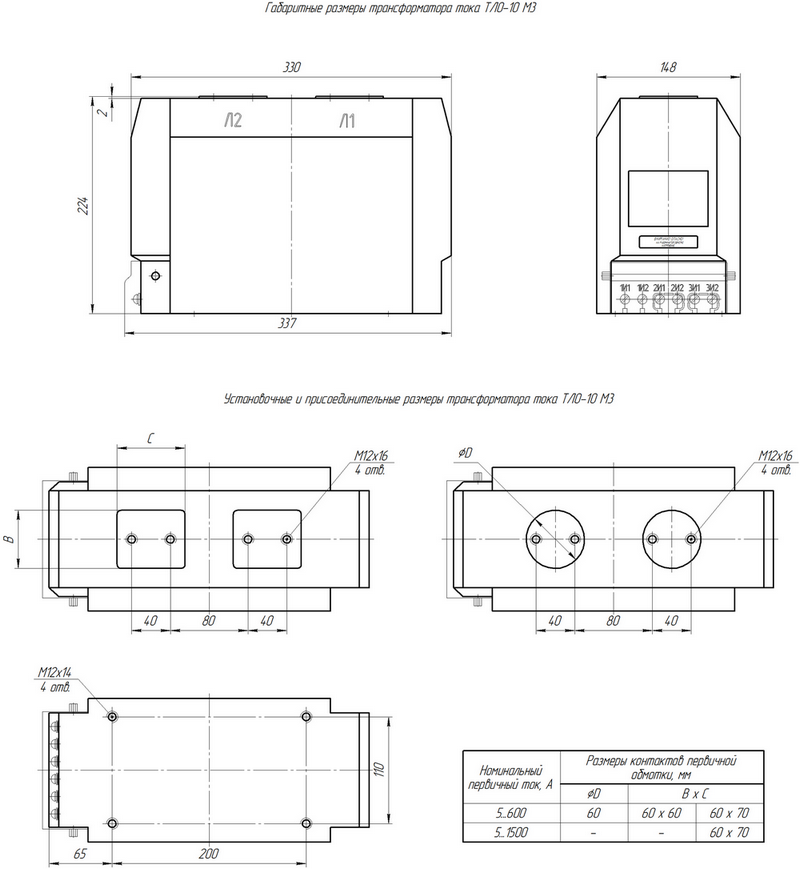

Трансформаторы тока ТЛО-10 М3
- 5 - 1600 А
- до 5 обмоток
- Вес от 21 до 60 кг
- Габарит 330х148х224
| Наименование | Значение |
|---|---|
| Номинальное напряжение тло-10 м3, кВ | 10 |
| Наибольшее рабочее напряжение тло10м3, кВ | 12 |
| Номинальный первичный ток трансформатора тока тло-10 м3, А | 5; 7,5; 10; 11; 12; 13; 14; 16; 15; 18; 20; 22; 25; 27,5; 30; 32,5; 35; 37,5; 40; 50; 55; 60; 65; 70; 75; 80; 90; 100; 150; 200; 250; 300; 350; 400; 500; 550; 600; 650; 700; 750; 800; 900; 1000; 1050; 1100; 1150; 1200; 1250; 1300; 1400; 1500; 1550; 1600 |
| Номинальный вторичный ток тло10 м3, А | 1; 5 |
| Номинальная частота тло-10 м3, Гц | 50; 60 |
| Число вторичных обмоток | до 5 |
| Номинальные вторичные нагрузки cosϕ=0,8 | |
| обмотки для измерения, В·А | от 1 до 50 |
| обмотки для защиты, В·А | от 1 до 50 |
| Номинальный класс точности, согласно ГОСТ 7746 | |
| обмотки для измерений | 0,2S; 0,2; 0,5S; 0,5; 1; 3 |
| обмотки для защиты | 5Р или 10Р |
| Номинальная предельная кратность Кном вторичной обмотки для защиты | от 2 до 30 |
| Номинальный коэффициент безопасности приборов КБном обмотки для измерений | от 3 до 30 |
| Ток односекундной термической стойкости, кА, при номинальном первичном токе | |
| 5-20 А | 2,5; 5 |
| 30-50 А | 5; 10; 20 |
| 75-100 А | 10; 20; 31,5; 40 |
| 150 А | 15; 20; 31,5; 40 |
| 200 А | 20; 31,5; 40-60 |
| 300 А | 31,5; 40-100 |
| 400-1600 А | 40-100 |
| Ток электродинамической стойкости, кА, при номинальном первичном токе | |
| 5-20 А | 6,25; 12,8 |
| 30-50 А | 12,8; 26; 52 |
| 75-100 А | 26; 52; 81; 100 |
| 150 А | 39; 52; 81; 100 |
| 200 А | 52; 81; 100-150 |
| 300 А | 81; 100-250 |
| 400-1600 А | 100-250 |
| Масса, кг, не более | от 21 до 60 |
| Габаритные размеры, (ДхШхВ) | 330х148х224 |

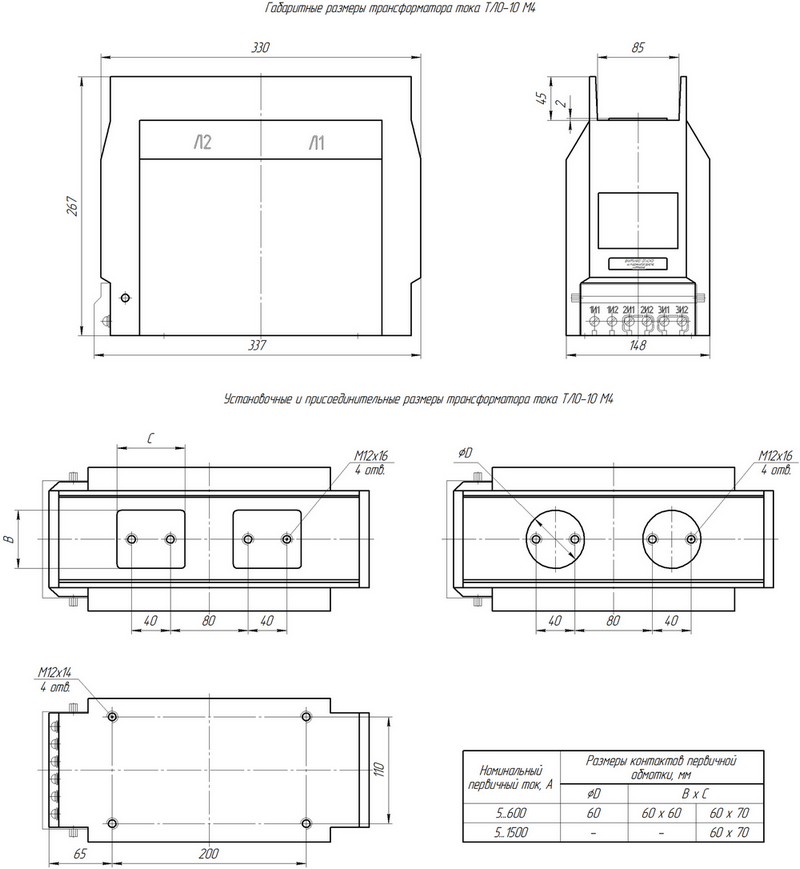

Трансформаторы тока ТЛО-10 М4
- 5 - 1600 А
- до 5 обмоток
- Вес от 21 до 60 кг
- Габарит 330х148х267
| Наименование | Значение |
|---|---|
| Номинальное напряжение тло-10 м4, кВ | 10 |
| Наибольшее рабочее напряжение тло10 м4, кВ | 12 |
| Номинальный первичный ток трансформатора тока тло-10 м4, А | 5; 7,5; 10; 11; 12; 13; 14; 16; 15; 18; 20; 22; 25; 27,5; 30; 32,5; 35; 37,5; 40; 50; 55; 60; 65; 70; 75; 80; 90; 100; 150; 200; 250; 300; 350; 400; 500; 550; 600; 650; 700; 750; 800; 900; 1000; 1050; 1100; 1150; 1200; 1250; 1300; 1400; 1500; 1550; 1600 |
| Номинальный вторичный ток тло10м4, А | 1; 5 |
| Номинальная частота тло 10 м4, Гц | 50; 60 |
| Число вторичных обмоток | до 5 |
| Номинальные вторичные нагрузки cosϕ=0,8 | |
| обмотки для измерения, В·А | от 1 до 50 |
| обмотки для защиты, В·А | от 1 до 50 |
| Номинальный класс точности, согласно ГОСТ 7746 | |
| обмотки для измерений | 0,2S; 0,2; 0,5S; 0,5; 1; 3 |
| обмотки для защиты | 5Р или 10Р |
| Номинальная предельная кратность Кном вторичной обмотки для защиты | от 2 до 30 |
| Номинальный коэффициент безопасности приборов КБном обмотки для измерений | от 3 до 30 |
| Ток односекундной термической стойкости, кА, при номинальном первичном токе | |
| 5-20 А | 2,5; 5 |
| 30-50 А | 5; 10; 20 |
| 75-100 А | 10; 20; 31,5; 40 |
| 150 А | 15; 20; 31,5; 40 |
| 200 А | 20; 31,5; 40-60 |
| 300 А | 31,5; 40-100 |
| 400-1600 А | 40-100 |
| Ток электродинамической стойкости, кА, при номинальном первичном токе | |
| 5-20 А | 6,25; 12,8 |
| 30-50 А | 12,8; 26; 52 |
| 75-100 А | 26; 52; 81; 100 |
| 150 А | 39; 52; 81; 100 |
| 200 А | 52; 81; 100-150 |
| 300 А | 81; 100-250 |
| 400-1600 А | 100-250 |
| Масса, кг, не более | от 21 до 60 |
| Габаритные размеры, (ДхШхВ) | 330х148х267 |

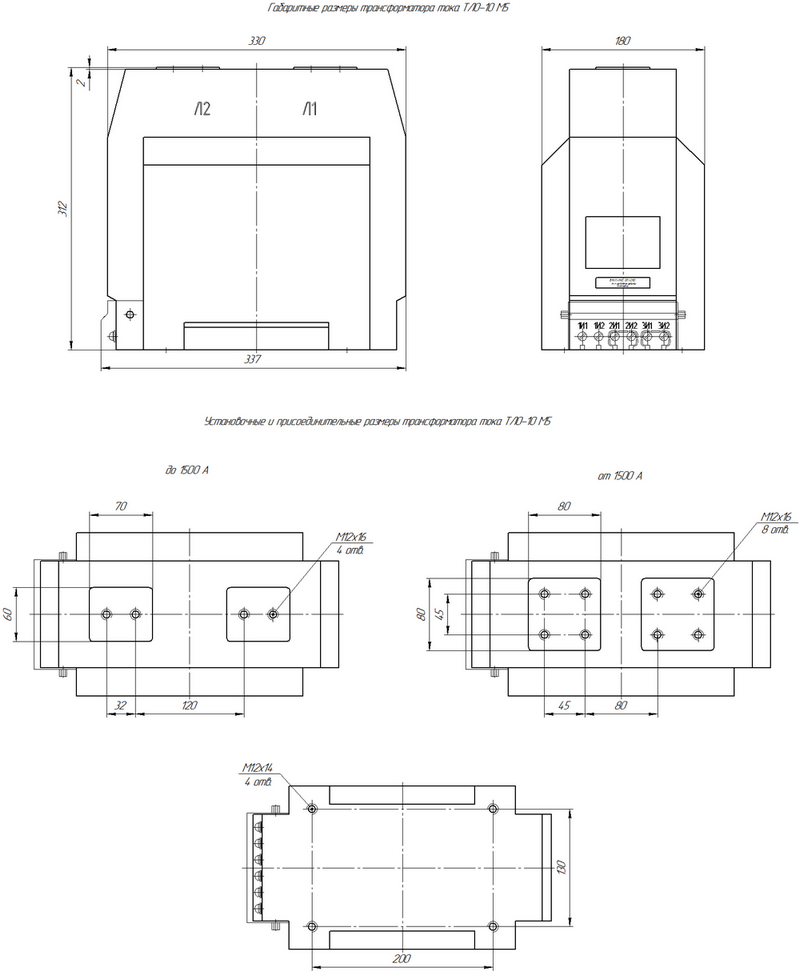

Трансформаторы тока ТЛО-10 М5.
| Наименование | Значение |
|---|---|
| Номинальное напряжение тло-10 м5, кВ | 10 |
| Наибольшее рабочее напряжение тло10м5, кВ | 12 |
| Номинальный первичный ток трансформатора тока тло-10 м5, А | 5; 7,5; 10; 11; 12; 13; 14; 16; 15; 18; 20; 22; 25; 27,5; 30; 32,5; 35; 37,5; 40; 50; 55; 60; 65; 70; 75; 80; 90; 100; 150; 200; 250; 300; 350; 400; 500; 550; 600; 650; 700; 750; 800; 900; 1000; 1050; 1100; 1150; 1200; 1250; 1300; 1400; 1500; 1550; 1600; 1650; 1700; 1750; 1800; 1900; 2000; 2100; 2200; 2250; 2300; 2500; 2550; 2600; 2650; 2700; 2750; 2800; 2900; 3000 |
| Номинальный вторичный ток тло-10м5, А | 1; 5 |
| Номинальная частота тло10 м5, Гц | 50; 60 |
| Число вторичных обмоток | до 5 |
| Номинальные вторичные нагрузки cosϕ=0,8 | |
| обмотки для измерения, В·А | от 1 до 50 |
| обмотки для защиты, В·А | от 1 до 50 |
| Номинальный класс точности, согласно ГОСТ 7746 | |
| обмотки для измерений | 0,2S; 0,2; 0,5S; 0,5; 1; 3 |
| обмотки для защиты | 5Р или 10Р |
| Номинальная предельная кратность Кном вторичной обмотки для защиты | от 2 до 30 |
| Номинальный коэффициент безопасности приборов КБном обмотки для измерений | от 3 до 30 |
| Ток односекундной термической стойкости, кА, при номинальном первичном токе | |
| 5-20 А | 2,5; 5 |
| 30-50 А | 5; 10; 20 |
| 75-100 А | 10; 20; 31,5; 40 |
| 150 А | 15; 20; 31,5; 40 |
| 200 А | 20; 31,5; 40-60 |
| 300 А | 31,5; 40-100 |
| 400-3000 А | 40-100 |
| Ток электродинамической стойкости, кА, при номинальном первичном токе | |
| 5-20 А | 6,25; 12,8 |
| 30-50 А | 12,8; 26; 52 |
| 75-100 А | 26; 52; 81; 100 |
| 150 А | 39; 52; 81; 100 |
| 200 А | 52; 81; 100-150 |
| 300 А | 81; 100-250 |
| 400-3000 А | 100-250 |
| Масса, кг, не более | 50 |
| Габаритные размеры, (ДхШхВ) | 330х180х312 |

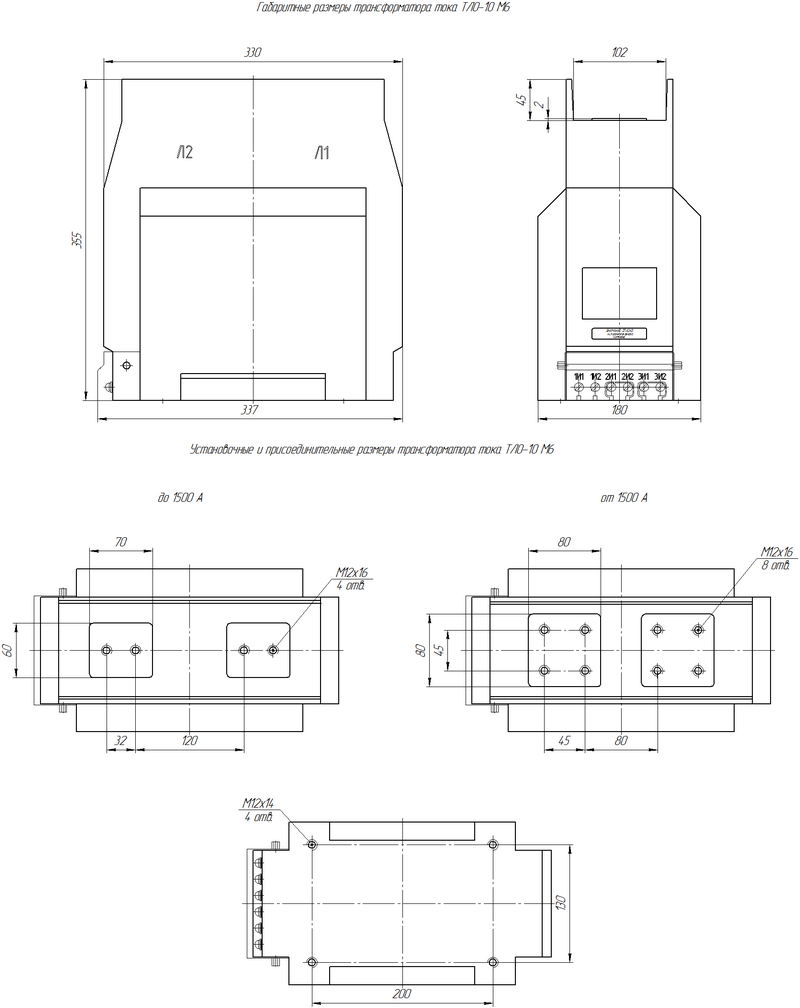

Трансформаторы тока ТЛО-10 М6
- 5 - 3000 А
- до 5 обмоток
- Вес 50 кг
- Габарит 330х180х355
| Наименование | Значение |
|---|---|
| Номинальное напряжение тло10 м6, кВ | 10 |
| Наибольшее рабочее напряжение тло-10м6, кВ | 12 |
| Номинальный первичный ток трансформатора тока тло-10 м6, А | 5; 7,5; 10; 11; 12; 13; 14; 16; 15; 18; 20; 22; 25; 27,5; 30; 32,5; 35; 37,5; 40; 50; 55; 60; 65; 70; 75; 80; 90; 100; 150; 200; 250; 300; 350; 400; 500; 550; 600; 650; 700; 750; 800; 900; 1000; 1050; 1100; 1150; 1200; 1250; 1300; 1400; 1500; 1550; 1600; 1650; 1700; 1750; 1800; 1900; 2000; 2100; 2200; 2250; 2300; 2500; 2550; 2600; 2650; 2700; 2750; 2800; 2900; 3000 |
| Номинальный вторичный ток тло-10 м6, А | 1; 5 |
| Номинальная частота, Гц | 50; 60 |
| Число вторичных обмоток тло-10 м6 | до 5 |
| Номинальные вторичные нагрузки cosϕ=0,8 | |
| обмотки для измерения, В·А | от 1 до 50 |
| обмотки для защиты, В·А | от 1 до 50 |
| Номинальный класс точности, согласно ГОСТ 7746 | |
| обмотки для измерений | 0,2S; 0,2; 0,5S; 0,5; 1; 3 |
| обмотки для защиты | 5Р или 10Р |
| Номинальная предельная кратность Кном вторичной обмотки для защиты | от 2 до 30 |
| Номинальный коэффициент безопасности приборов КБном обмотки для измерений | от 3 до 30 |
| Ток односекундной термической стойкости, кА, при номинальном первичном токе | |
| 5-20 А | 2,5; 5 |
| 30-50 А | 5; 10; 20 |
| 75-100 А | 10; 20; 31,5; 40 |
| 150 А | 15; 20; 31,5; 40 |
| 200 А | 20; 31,5; 40-60 |
| 300 А | 31,5; 40-100 |
| 400-3000 А | 40-100 |
| Ток электродинамической стойкости, кА, при номинальном первичном токе | |
| 5-20 А | 6,25; 12,8 |
| 30-50 А | 12,8; 26; 52 |
| 75-100 А | 26; 52; 81; 100 |
| 150 А | 39; 52; 81; 100 |
| 200 А | 52; 81; 100-150 |
| 300 А | 81; 100-250 |
| 400-3000 А | 100-250 |
| Масса, кг, не более | 50 |
| Габаритные размеры, (ДхШхВ) | 330х180х355 |

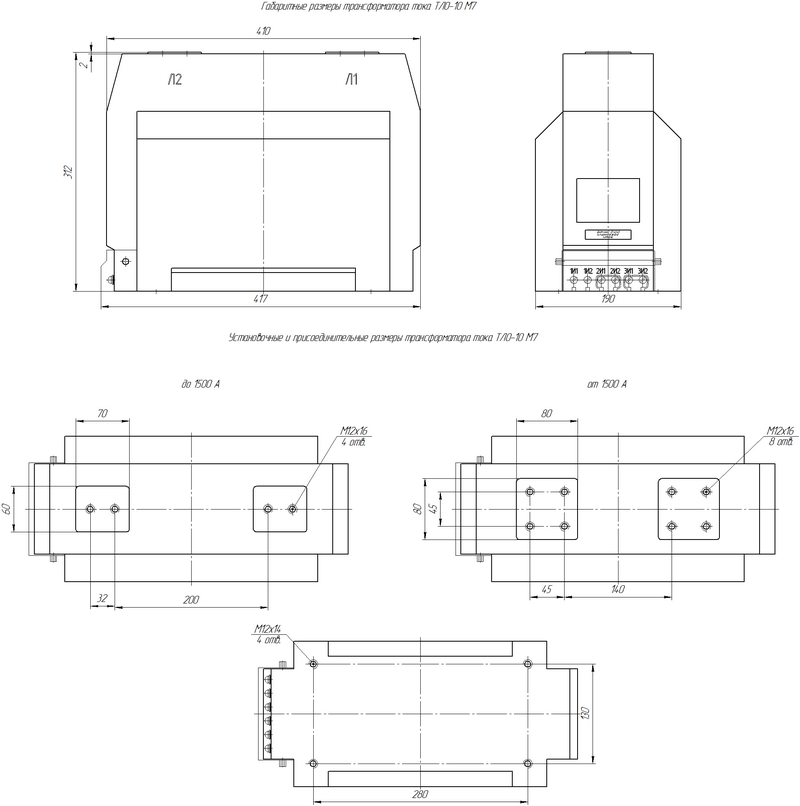

Трансформаторы тока ТЛО-10 М7
- 5 - 3000 А
- до 5 обмоток
- Вес 55 кг
- Габарит 410х190х312
| Наименование | Значение |
|---|---|
| Номинальное напряжение тло10м7, кВ | 10 |
| Наибольшее рабочее напряжение тло-10м7, кВ | 12 |
| Номинальный первичный ток трансформатора тока тло-10 м7, А | 5; 7,5; 10; 11; 12; 13; 14; 16; 15; 18; 20; 22; 25; 27,5; 30; 32,5; 35; 37,5; 40; 50; 55; 60; 65; 70; 75; 80; 90; 100; 150; 200; 250; 300; 350; 400; 500; 550; 600; 650; 700; 750; 800; 900; 1000; 1050; 1100; 1150; 1200; 1250; 1300; 1400; 1500; 1550; 1600; 1650; 1700; 1750; 1800; 1900; 2000; 2100; 2200; 2250; 2300; 2500; 2550; 2600; 2650; 2700; 2750; 2800; 2900; 3000 |
| Номинальный вторичный ток тло-10 м7, А | 1; 5 |
| Номинальная частота тло10м7, Гц | 50; 60 |
| Число вторичных обмоток | до 5 |
| Номинальные вторичные нагрузки cosϕ=0,8 | |
| обмотки для измерения, В·А | от 1 до 50 |
| обмотки для защиты, В·А | от 1 до 50 |
| Номинальный класс точности, согласно ГОСТ 7746 | |
| обмотки для измерений | 0,2S; 0,2; 0,5S; 0,5; 1; 3 |
| обмотки для защиты | 5Р или 10Р |
| Номинальная предельная кратность Кном вторичной обмотки для защиты | от 2 до 30 |
| Номинальный коэффициент безопасности приборов КБном обмотки для измерений | от 3 до 30 |
| Ток односекундной термической стойкости, кА, при номинальном первичном токе | |
| 5-20 А | 2,5; 5 |
| 30-50 А | 5; 10; 20 |
| 75-100 А | 10; 20; 31,5; 40 |
| 150 А | 15; 20; 31,5; 40 |
| 200 А | 20; 31,5; 40-60 |
| 300 А | 31,5; 40-100 |
| 400-3000 А | 40-100 |
| Ток электродинамической стойкости, кА, при номинальном первичном токе | |
| 5-20 А | 6,25; 12,8 |
| 30-50 А | 12,8; 26; 52 |
| 75-100 А | 26; 52; 81; 100 |
| 150 А | 39; 52; 81; 100 |
| 200 А | 52; 81; 100-150 |
| 300 А | 81; 100-250 |
| 400-3000 А | 100-250 |
| Масса, кг, не более | 55 |
| Габаритные размеры, (ДхШхВ) | 410х190х312 |

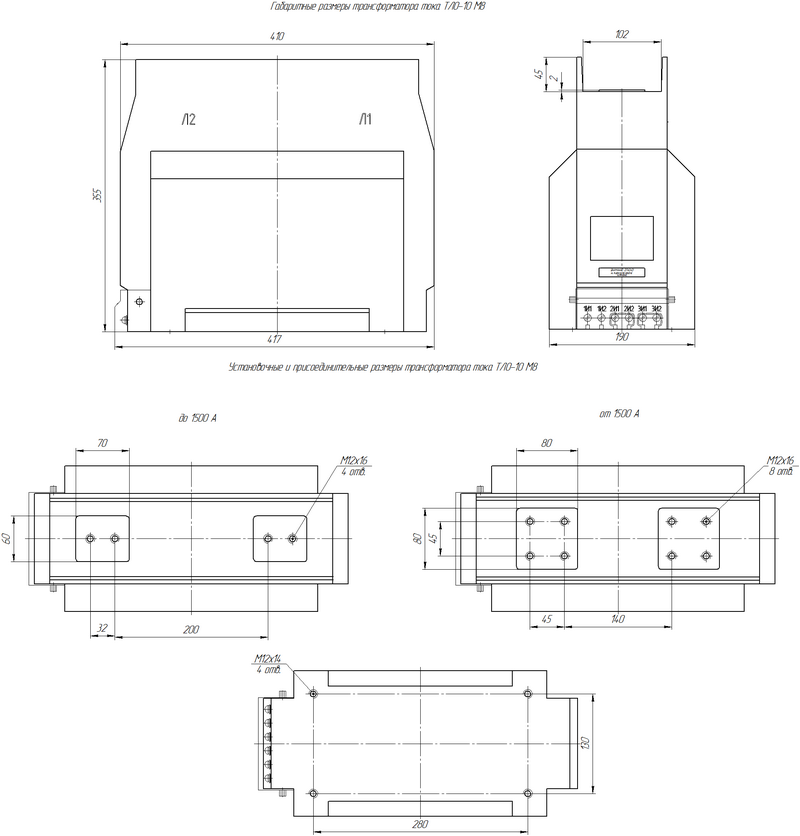

Трансформаторы тока ТЛО-10 М8
- 5 - 3000 А
- до 5 обмоток
- Вес 55 кг
- Габарит 410х190х355
| Наименование | Значение |
|---|---|
| Номинальное напряжение тло-10м8, кВ | 10 |
| Наибольшее рабочее напряжение тло10 м8, кВ | 12 |
| Номинальный первичный ток трансформаторы тока тло-10 м8, А | 5; 7,5; 10; 11; 12; 13; 14; 16; 15; 18; 20; 22; 25; 27,5; 30; 32,5; 35; 37,5; 40; 50; 55; 60; 65; 70; 75; 80; 90; 100; 150; 200; 250; 300; 350; 400; 500; 550; 600; 650; 700; 750; 800; 900; 1000; 1050; 1100; 1150; 1200; 1250; 1300; 1400; 1500; 1550; 1600; 1650; 1700; 1750; 1800; 1900; 2000; 2100; 2200; 2250; 2300; 2500; 2550; 2600; 2650; 2700; 2750; 2800; 2900; 3000 |
| Номинальный вторичный ток тло-10м8, А | 1; 5 |
| Номинальная частота тло10м8, Гц | 50; 60 |
| Число вторичных обмоток тло10м8 | до 5 |
| Номинальные вторичные нагрузки cosϕ=0,8 | |
| обмотки для измерения, В·А | от 1 до 50 |
| обмотки для защиты, В·А | от 1 до 50 |
| Номинальный класс точности, согласно ГОСТ 7746 | |
| обмотки для измерений | 0,2S; 0,2; 0,5S; 0,5; 1; 3 |
| обмотки для защиты | 5Р или 10Р |
| Номинальная предельная кратность Кном вторичной обмотки для защиты | от 2 до 30 |
| Номинальный коэффициент безопасности приборов КБном обмотки для измерений | от 3 до 30 |
| Ток односекундной термической стойкости, кА, при номинальном первичном токе | |
| 5-20 А | 2,5; 5 |
| 30-50 А | 5; 10; 20 |
| 75-100 А | 10; 20; 31,5; 40 |
| 150 А | 15; 20; 31,5; 40 |
| 200 А | 20; 31,5; 40-60 |
| 300 А | 31,5; 40-100 |
| 400-3000 А | 40-100 |
| Ток электродинамической стойкости, кА, при номинальном первичном токе | |
| 5-20 А | 6,25; 12,8 |
| 30-50 А | 12,8; 26; 52 |
| 75-100 А | 26; 52; 81; 100 |
| 150 А | 39; 52; 81; 100 |
| 200 А | 52; 81; 100-150 |
| 300 А | 81; 100-250 |
| 400-3000 А | 100-250 |
| Масса, кг, не более | 55 |
| Габаритные размеры, (ДхШхВ) | 410х190х355 |

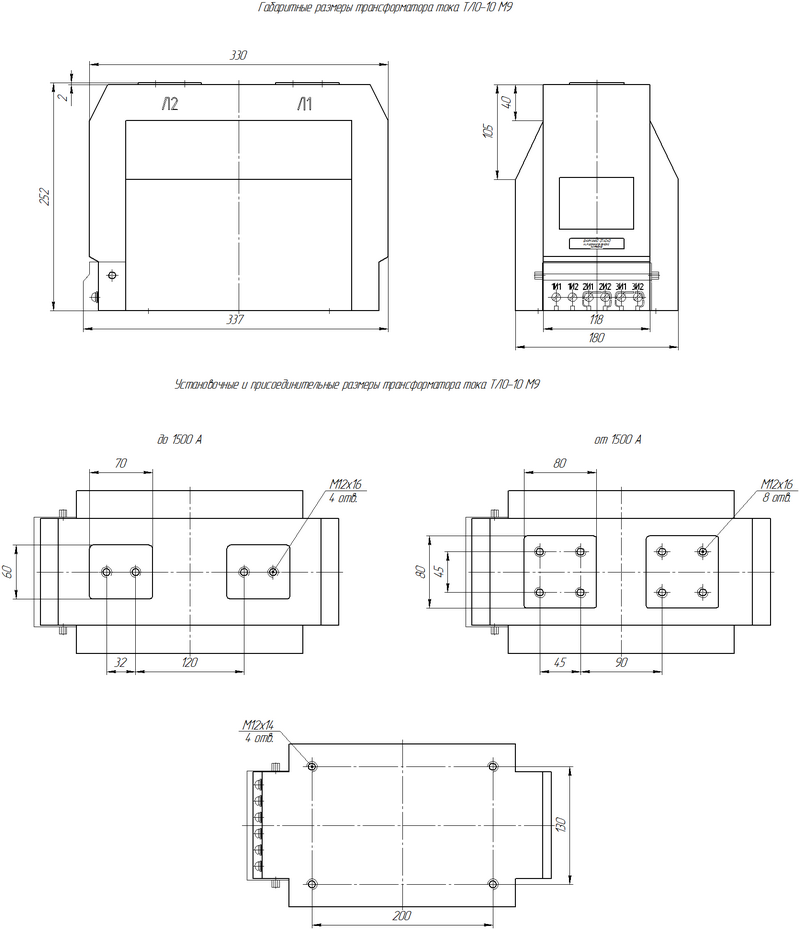

Трансформаторы тока ТЛО-10 М9
- 5 - 3000 А
- до 5 обмоток
- Вес 45 кг
- Габарит 330х180х252
| Наименование | Значение |
|---|---|
| Номинальное напряжение тло10м9, кВ | 10 |
| Наибольшее рабочее напряжениетло10 м9, кВ | 12 |
| Номинальный первичный ток трансформатор тока тло-10 м9, А | 5; 7,5; 10; 11; 12; 13; 14; 16; 15; 18; 20; 22; 25; 27,5; 30; 32,5; 35; 37,5; 40; 50; 55; 60; 65; 70; 75; 80; 90; 100; 150; 200; 250; 300; 350; 400; 500; 550; 600; 650; 700; 750; 800; 900; 1000; 1050; 1100; 1150; 1200; 1250; 1300; 1400; 1500; 1550; 1600; 1650; 1700; 1750; 1800; 1900; 2000; 2100; 2200; 2250; 2300; 2500; 2550; 2600; 2650; 2700; 2750; 2800; 2900; 3000 |
| Номинальный вторичный ток тло10 м9, А | 1; 5 |
| Номинальная частота тло 10 м9, Гц | 50; 60 |
| Число вторичных обмоток | до 5 |
| Номинальные вторичные нагрузки cosϕ=0,8 | |
| обмотки для измерения, В·А | от 1 до 50 |
| обмотки для защиты, В·А | от 1 до 50 |
| Номинальный класс точности, согласно ГОСТ 7746 | |
| обмотки для измерений | 0,2S; 0,2; 0,5S; 0,5; 1; 3 |
| обмотки для защиты | 5Р или 10Р |
| Номинальная предельная кратность Кном вторичной обмотки для защиты | от 2 до 30 |
| Номинальный коэффициент безопасности приборов КБном обмотки для измерений | от 3 до 30 |
| Ток односекундной термической стойкости, кА, при номинальном первичном токе | |
| 5-20 А | 2,5; 5 |
| 30-50 А | 5; 10; 20 |
| 75-100 А | 10; 20; 31,5; 40 |
| 150 А | 15; 20; 31,5; 40 |
| 200 А | 20; 31,5; 40-60 |
| 300 А | 31,5; 40-100 |
| 400-3000 А | 40-100 |
| Ток электродинамической стойкости, кА, при номинальном первичном токе | |
| 5-20 А | 6,25; 12,8 |
| 30-50 А | 12,8; 26; 52 |
| 75-100 А | 26; 52; 81; 100 |
| 150 А | 39; 52; 81; 100 |
| 200 А | 52; 81; 100-150 |
| 300 А | 81; 100-250 |
| 400-3000 А | 100-250 |
| Масса, кг, не более | 45 |
| Габаритные размеры, (ДхШхВ) | 330х180х252 |
Электротехническое оборудование.Трансформаторы тока ТОЛ10, ТОЛ 10, ТОЛ-10,ТОЛ10 в наличии и под заказ.
Время последней модификации 1676893913
